- ПСК-10
- ПСК-10М
Приспособления Элитест ПСК-10 и ПСК-10М предназначены для измерения смещения кромок, параметров стыкового сварного шва и дефектов. Приспособления характеризуются высокой точностью измерения, поэтому наилучшим образом подходит для контроля глубины дефектов. В стоимость приспособлений входит стоимость государственной поверки.
Встроенный магнит в ПСК-10М обеспечивает надежную установку приспособления на контролируемом изделии. Такое конструкторское решение исключает необходимость фиксации приспособления руками и значительно упрощает работу при производстве измерений. Магнитное поле не воздействует на индикатор, т. к. кронштейн выполнен из алюминия. Магнитное основание — это единственное отличие ПСК-10М от ПСК-10.
Индикатор часового типа имеет диапазон измерения 10 мм с ценой деления 0,01 мм. Расстояние между основанием опорного кронштейна и измерительным наконечником индикатора равно 50 мм. Подобная конструкция позволяет измерять не только глубину подрезов, но и смещение кромок.
В комплекте приспособлений для измерения глубины подрезов имеются два измерительных наконечника:
- плоский измерительный наконечник для измерения выпуклости стыкового шва и его корня;
- острый измерительный наконечник для измерения глубины подреза, вогнутости стыкового шва и его корня, смещения кромок и глубины скоса кромок.
|
Общий вид ПСК-10
1 – опорный кронштейн; |
Контролируемые параметры ПСК-10 и ПСК-10М
|
Параметр |
Измерение по шкале |
Цена деления |
Участок диапазона измерений в пределах |
Наибольшая разность погрешностей индикатора |
|
|
Подготовка к сварке |

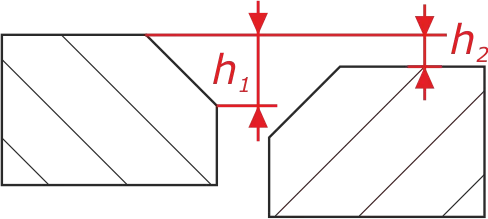

глубина скоса кромки (h₁), мм |
А |
0,01 |
0,1 1,0 10,0 |
±0,006 ±0,010 ±0,020 |
|
смещение кромок (h₂), мм |
|||||
|
Стыковой шов |
выпуклость стыкового шва (g₁) и его корня (g₂), мм |
||||
|
вогнутость стыкового шва (g₃) и его корня (g₄), мм |
|||||
|
Дефекты |

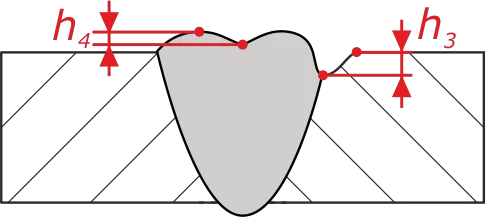

глубина дефекта (h₃), чешуйчатости, западания между валиками (h₄), мм |
||||
|
Метрологические характеристики индикатора часового типа: |
||||
|
Диапазон измерений |
Цена деления |
Наибольшая разность погрешностей индикатора |
||
|
На любом участке диапазона измерений в пределах: |
Во всем диапазоне измерений |
|||
|
0,1 мм |
1 мм |
|||
|
0–10 мм |
0,01 мм |
6 мкм |
10 мкм |
20 мкм |
Технические характеристики ПСК-10 и ПСК-10М
Масса, не более: 500 г
Справочные размеры, мм:
