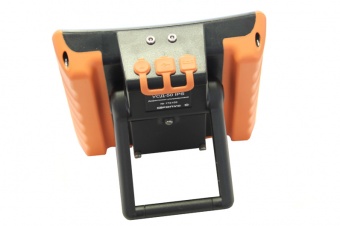

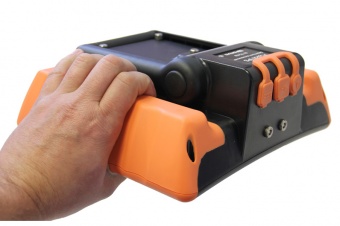

Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.
Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Мощный, легкий и портативный (масса 1,4 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.
Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации. Внесен в реестр ПАО "Газпром", имеет одобрения Речного и Морского регистров, ГосНИИ ГА и пр.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.
Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Мощный, легкий и портативный (масса 1,4 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.
Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации. Внесен в реестр ПАО "Газпром", имеет одобрения Речного и Морского регистров, ГосНИИ ГА и пр.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.
- Развертка
- мин.: 0 - 2 мкс
макс.: 0 - 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100
- Задержка
- от -5 мкс до 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
- Максимальная длина контролируемого материала (сталь)
- до 12000 мм (эхо-режим), 24000 мм (теневой режим)
- Диапазон скоростей
- 200 - 15 000 м/с; с шагом 1, 10 и 100 м/с
- Задержка в призме
- 0 - 100 мкс
с шагом 0.01, 0.1, 1 мкс - Демпфирование
- 25 ом / 50 ом/ 1000 Ом
- Входной импенданс
- 50 ом / 600 ом
- Зондирующий импульс
- радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10),
и изменяемой частотой радиоимпульса
- Демпфер зондирующего импульса
- регулируемый 0- 500нс с задержкой демпфирования от 0 до 500нс
- Согласование с ПЭП сторонних производителей
- 7 контуров согласования с номиналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГн - Частота повторений ЗИ
- от 20 до 2000Гц с шагом 10, 100 и 1000 Гц
- Усилитель
- широкополосный: 0.1-20 МГц (-6 дБ) с возможностью выбора узкополосных фильтров
- Диапазон регулировки усиления
- 100 дБ, с шагом 0.1, 0.5, 1, 2 или 6 дБ
- Дополнительная клавиша +dB
- программируемая
- Временная Регулировка Чувствительности (ВРЧ)
- диапазон до 90 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей - Режимы работы АСД
- дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние - Кривая Амплитуда-Расстояние (АРК)
- построение по 32 точкам, регулируемая по высоте две дополнительные кривые АРК 0-12 дБ от базовой
- Функция АРД
- построение по 32 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми
- Автоматическая калибровка задержки в призме
- по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей
- Автоматическая калибровка диапазона контроля при заданной толщине шва
- есть
- Автоматическая калибровка скорости УЗК
- есть
- Детектирование
- положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan
- Отображение сигналов на экране (визуализация)
- А-скан, B-scan, TOFD
- Отсечка
- компенсированная, 0 - 90% высоты экрана
- Зоны контроля
- две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
- Автоматическая Сигнализация Дефектов (АСД)
- световая для каждой зоны отдельно и звуковая
- Измерение временных интервалов
- от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"
- Измерение амплитуды
- в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала (AWS D1.1),
в дБ относительно кривой амплитуда-расстояние (АРК)
- Цифровая фильтрация сигнала
- есть
- Аналоговая фильтрация сигнала
- есть
- Использование сканеров
- Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа
- Использование TOFD
- Одноканальный TOFD с записью по датчику пути или по времени
- B-скан
- В-скан по датчику оборотов
- Оценка размеров дефектов в режиме классического дефектоскопа
- встроенные АРД диаграммы
- Сравнение с сохраненным эталонным сигналом
- Автоматическое во всем диапазоне усиления
- Поддержка стандарта контроля сварных швов AWS D1.1
- только запись референсного сигнала
- Обработка изображения на экране после «заморозки» экрана
- Полнофункциональная обработка и анализ
- Дисплей
- Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете - Смена цветовых схем экрана под особенности зрения и условий освещенности
- есть
- Язык меню
- русский, английский
- Память
- 200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) - Интерфейс
- USB
- Разъемы преобразователей
- 2 х Lemo00
- Аккумулятор
- быстросъемный, Li-ion 10.8В, 5000 mА/ч
- Время работы
- до 15 часов работы от встроенного аккумулятора
- Внешнее питание
- блок питания 220В AC
- Напряжение питания
- 15В / 2,5А DC
- Диапазон рабочих температур
- от -30 C до +55 C
- Размер (В x Ш x Д)
- 200 мм x 225 мм x 80 мм
- Масса
- 1,4 кг с аккумуляторами
Комплект поставки
Электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором
Блок питания сетевой 15В / 220В
Защитный чехол с блендой и креплением на корпусе оператора
Кабель Lemo00-Lemo00 1,5м
Преобразователь ультразвуковой П111-2,5-К12
Преобразователь ультразвуковой П111-5-К6
Преобразователь ультразвуковой П121-2,5-40
Преобразователь утразвуковой П121-5-65
Кабель USB для связи с ПК
Программное обеспечение на CD-диске
Руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки
Кейс для переноски
