- Анодное напряжение, с шагом 1 кВ: 70 ÷ 200 кВ
- Анодный ток: 0,5 ÷ 5,0 мА шаг 0,01
Подробности
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем ваше внимание на то, что цены, указанные на Сайте, носят исключительно информационный характер и ни при каких условиях не являются публичной офертой. Стоимость товаров/услуг, их наличие и подробные характеристики уточняйте у представителей Администрации Сайта, используя средства связи, указанные на Сайте

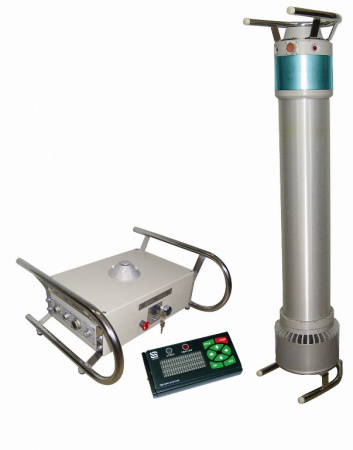

Рентгеновский аппарат серии РПД-200 С предназначен для проведения контроля качества сварных соединений трубопроводов, листовых и профильных металлических конструкций в цеховых и полевых условиях.
Легкий вес и микропроцессорное управление аппаратов обеспечивают удобство и эффективность их применения. Моноблок представляет собой алюминиевый цилиндрический блок, заполненный трансформаторным маслом, в котором находится рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.
Моноблок работает в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность оборудования обеспечивается наличием режимов автоматической тренировки рентгеновской трубки, самодиагностики и всех необходимых электронных защит. Режим работы аппаратов: повторно-кратковременный. Максимальное время непрерывной работы от «холодного» состояния до отключения аппарата по перегреву на максимальной мощности составляет порядка 30 минут, в зависимости от температуры окружающей среды.
Для управления рентгеновскими аппаратами серии РПД используется блок питания и управления (БПУ), представляющий собой герметичный пластмассовый кейс, внутри которого находятся лицевая панель управления с разъемами для подключения кабелей, кнопки управления и цифровые индикаторы режимов работы аппарата. Работа с аппаратом производится при открытой крышке кейса.
Управление рентгенаппаратом осуществляется по стандартному последовательному интерфейсу от пульта дистанционного управления (ПДУ) с четырехстрочным ярко светящимся текстовым дисплеем, имеющим интуитивно понятный алгоритм работы. Пульт подключается к блоку питания и управления рентгеновского аппарата с помощью гибкого тонкого кабеля произвольной длины.
Аппараты серии РПД могут использоваться со всеми типами пленок AGFA (в зависимости от требований чувствительности контроля), а также с комплексами цифровой радиографии с использованием фосфорных запоминающих пластин.
Диапазон установки напряжения в рентгенаппарате РПД-200 С позволяет просвечивать сталь толщиной 42 мм с фокусного расстояния 700 мм за 10 минут на пленку AGFA D7 и сталь толщиной 42 мм с аналогичного расстояния за аналогичное время на пленку AGFA F8 с экранами RCF-AGFA.
| Технические характеристики | |
| РПД-200 С | |
| Масса моноблока, кг | 19 |
| Масса БПУ, кг | 10 |
| Масса комплекта кабелей, кг | 5 |
| Длина моноблока (без рукояток), мм | 780 / 750 |
| Длина моноблока (с рукоятками), мм | 870 / 840 |
| Диаметр моноблока (без рукояток), мм | 180 / 140 |
| Диаметр моноблока (с рукоятками), мм | 250 |
| Размеры блока питания и управления, мм | 400 × 310 × 120 |
| Диапазон установки анодного напряжения, кВ, с шагом 1 кВ | 70 ÷ 200 |
| Диапазон установки анодного тока, мА, с шагом 0,01 мА | 0,5 ÷ 5 |
| Диапазон установки времени экспозиции, с, с шагом 1 с | 1 ÷ 998 (16 мин.) |
| Размер фокусного пятна, мм | 2 × 2 |
| Рабочая диаграмма излучения | 40°×60° |
| Максимальная мощность на аноде, Вт | 1000 |
| Питание - однофазная сеть переменного тока, В / Гц | 220 / 50 |
| Тип рентгеновской трубки | 1,2 БПК 21-200 |
| Диапазон рабочих температур | -40ºС ÷ +40ºС |
| Потребляемая мощность, Вт, не более | 1400 |
Комплект поставки
Блок излучателя (БИ)
Блок питания и управления (БПУ)
Пульт дистанционного управления (ПДУ)
Лампа-вспышка с кабелем
Кабель соединительный (БПУ – БИ)
Кабель сетевого питания с «евровилкой»
Транспортный футляр для хранения и транспортировки БИ
Сумка для хранения и транспортировки комплекта кабелей, ПДУ, строб-лампы
Комплект документов: паспорт на изделие, техническое описание и инструкция по эксплуатации
ЗИП-предохранитель 10А − 2 шт., 5А − 1 шт
